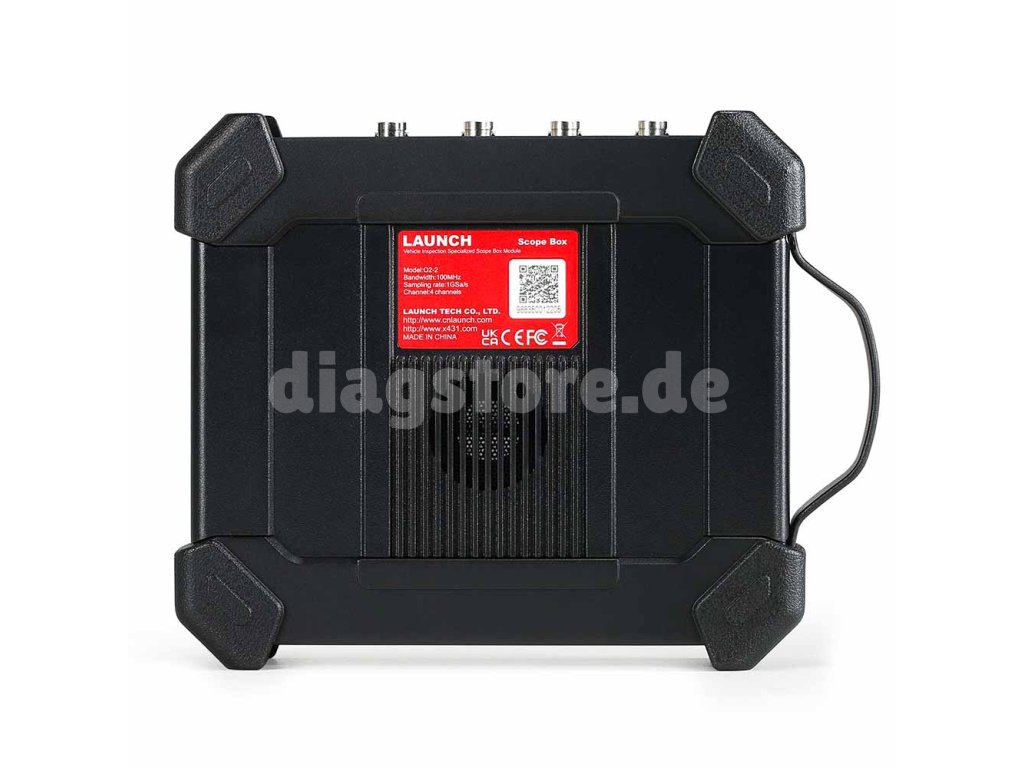

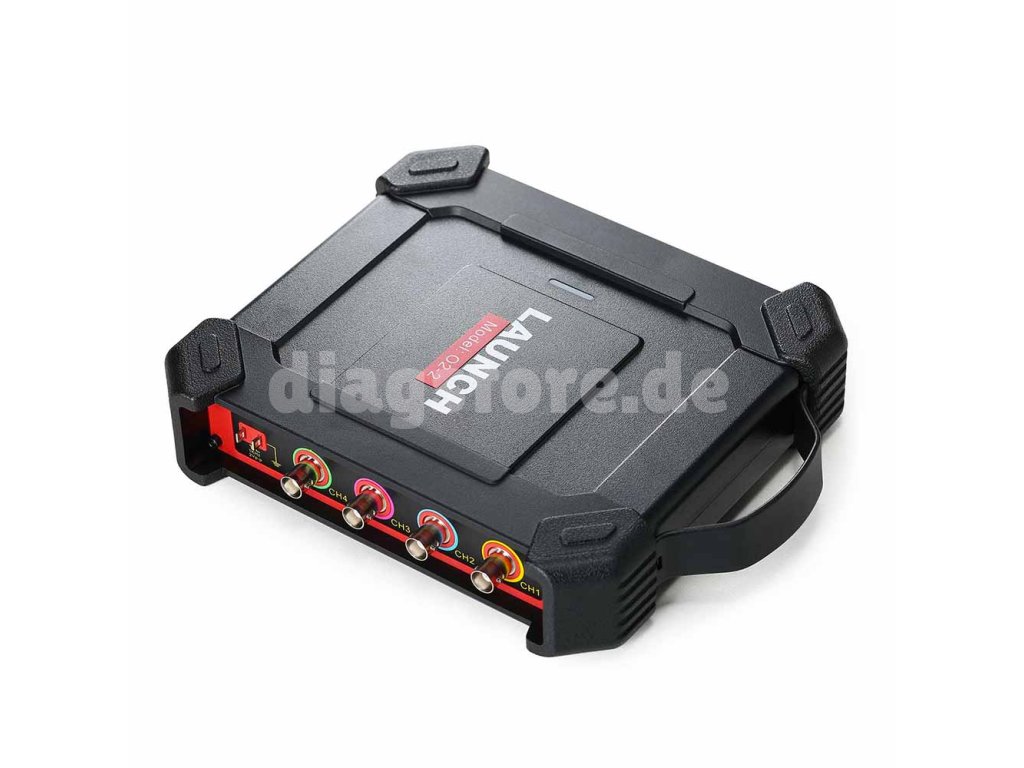

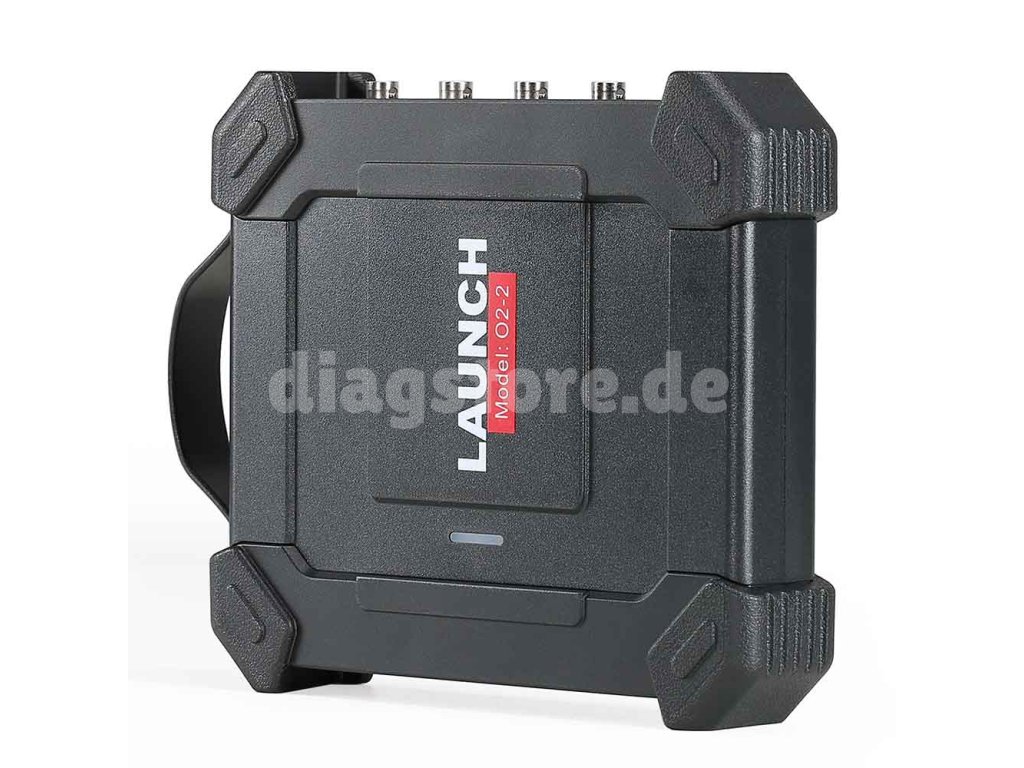

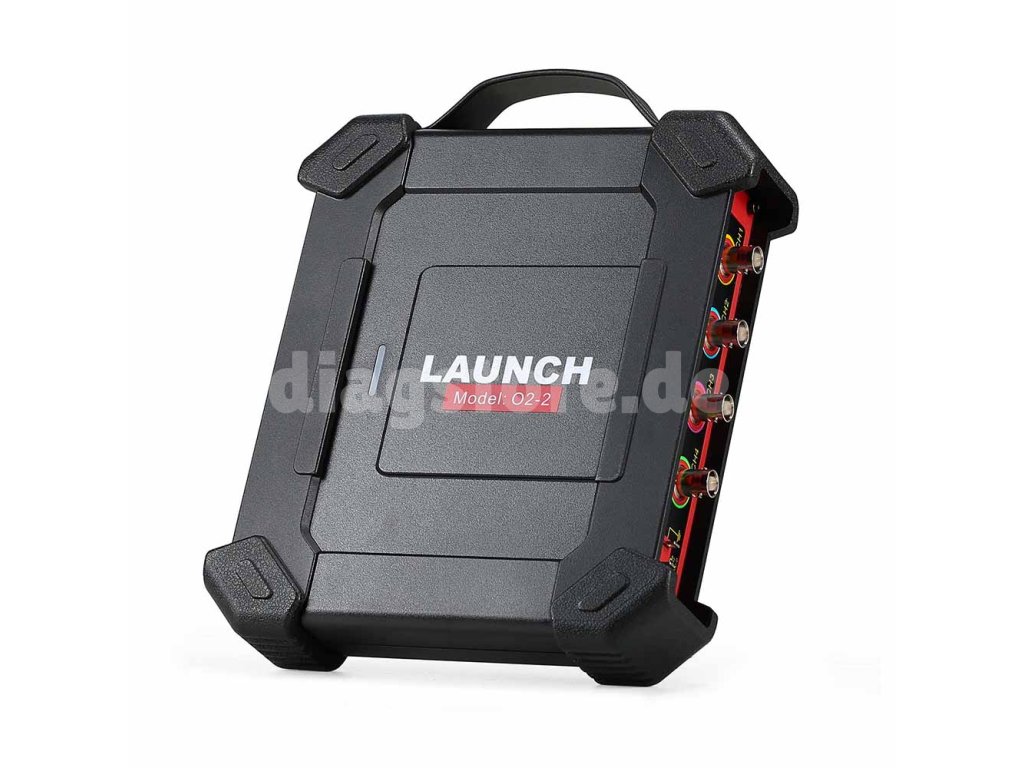

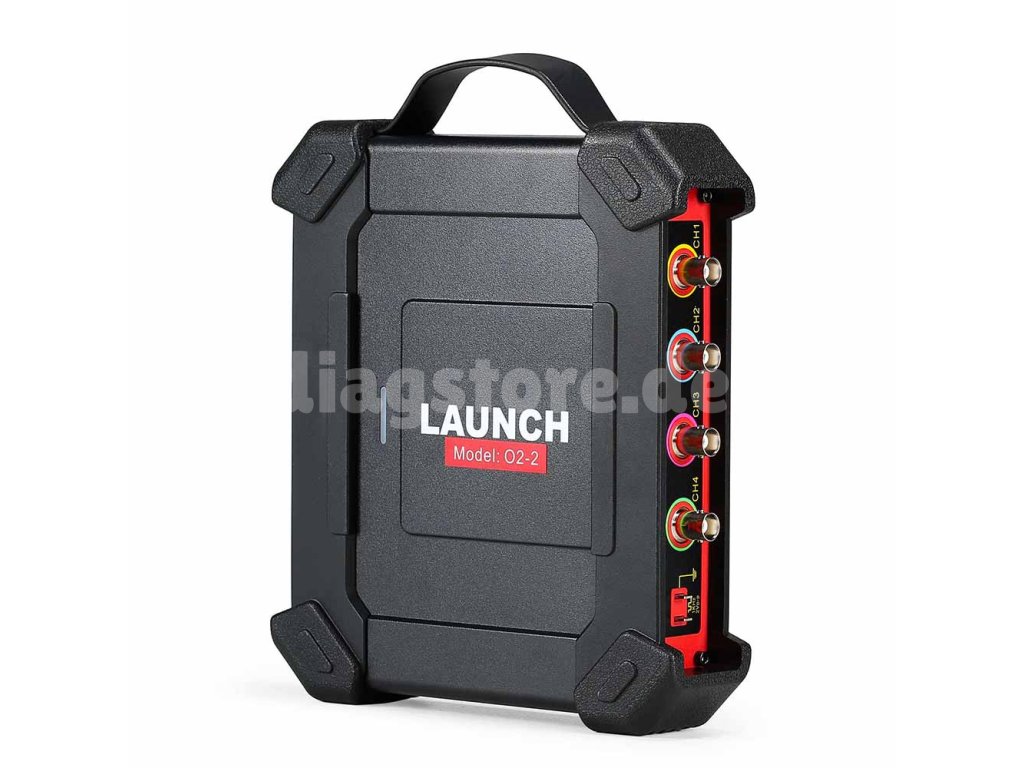

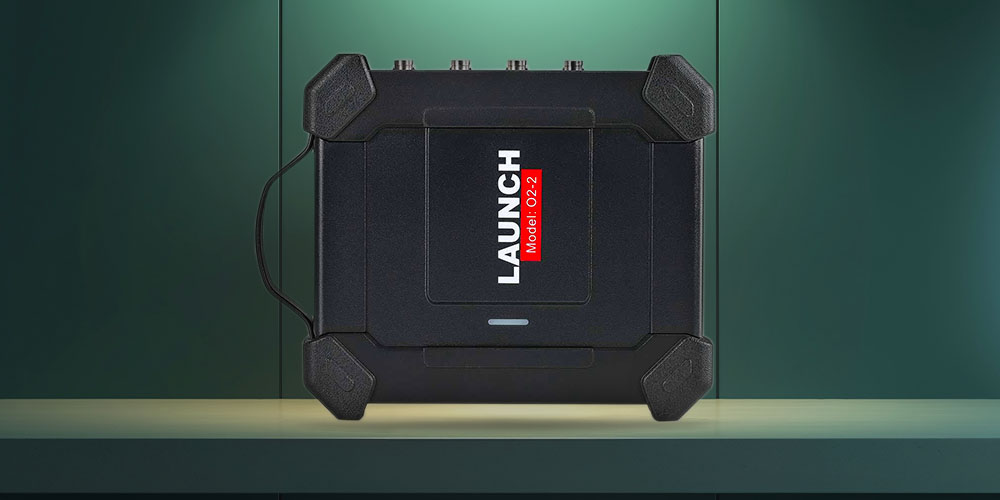

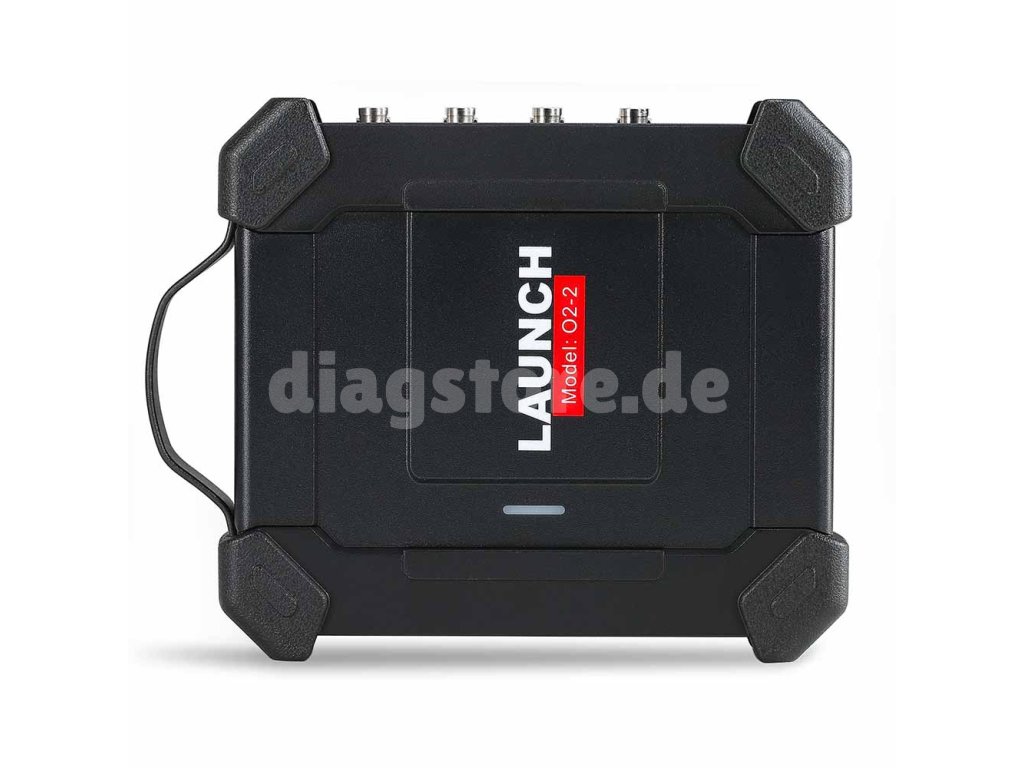

Launch O2-2 4-Kanal-Oszilloskop
Artikelnummer: 2598Detaillierte Produktbeschreibung
Das Launch O2-2 Scope Box ist ein vielseitiges und benutzerfreundliches Zusatzmodul, das schwerwiegende Fehler an verschiedenen elektrischen Komponenten wie Sensoren, Aktuatoren und Schaltkreisen erkennen kann. Durch die Integration mit den Scannern der X-431-Serie über die O2-2-Anwendung können Werkstätten und Techniker die Funktionalität ihres Scanners erweitern.
Kompatibel mit vielen Launch-Diagnosegeräten wie X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0.
Hauptvorteile der O2-2 Scope Box
- Ermöglicht die Aufzeichnung und Wiedergabe hochauflösender Wellenformdaten für spätere Analysen
- Auswahl der Anzeigegeschwindigkeit der Wellenformen für eine schnelle Analyse
- Bibliothek mit vordefinierten Wellenformsignalen, integrierter Speicher
- Registrierung und Speicherung der getesteten Signale zur späteren Analyse und Fehlerbehebung
- Automatische Anpassung aller Signaldiagramme auf allen 4 Kanälen
- Separate Erdung jedes Kanals zur Minimierung von Signalverzerrungen während der Tests
- Hochwertige BNC-Steckverbinder
- Vollständiges Set an Adaptern für Zündsysteme, Sensoren, Anschlüsse und weiteres Zubehör
- Umfangreiche Fahrzeugtests, einschließlich Tests von Stromkreisen, Sensoren, Aktoren, Zündsystemen und mehr
- Zugriff auf 23 automatische Messmodi, die auf einem Bildschirm angezeigt werden und ein einfaches Umschalten ermöglichen
- Zoomfunktion zum Überprüfen präziser Details
- Anpassbare persönliche Systemeinstellungen, die als Konfigurationsdateien gespeichert werden können
- Erweiterte mathematische Operationen für Wellenformen wie Addition, Subtraktion, Multiplikation und FFT-Funktion für hochentwickelte Wellenformanalysen
Parameter
| Kanäle | 4 |
| Bandbreite | 100 MHz |
| Anstiegszeit | ≤ 3,5 ns |
| Maximale Abtastrate | 1 Gbps |
| Eingangswiderstand | 1 MΩ ± 1,5 % |
| Speichertiefe | 10 M |
| Anzahl der Abtastbits | 8 Bit |
| Vertikale Genauigkeit | 3 % |
| Vertikaler Bereich | 5 mV~10 V |
| Invertierung | Unterstützung |
| Kanal-Kopplung | DC, AC |
| Zeitbasis-Bereich | 1ns-1ks |
| Zeitbasis-Genauigkeit | 20ppm |
| Abtastmodus | Normal |
| CANBus-Dekodierung | CAN, LIN |
| Triggertyp | Flanke, Impulsbreite |
| Trigger-Typ | Normal, Auto und Single SEQ |
| Trigger-Modus | DC, Rauschunterdrückung |
| Mathematische Operationen | Doppelter waveFFT |
| Anzeige | YT, Zoom, Rollen |
| Roll-Modus | 200 ms/div - 1000 s/div |
| Automatische Konfiguration | Unterstützung |
| Automatische Messungen | 23 |
| Kursor | Horizontaler Cursor, vertikaler Cursor |
| Stromversorgung | USB-Anschluss, DC-IN-Anschluss |
| Datenübertragungsmethode | USB |
| Fahrzeug-Konfigurationsoptionen | Schaltkreise, Sensoren, Aktuatoren, Zündung |
| Betriebstemperatur | 0℃ - 50℃ |
| Spannungsbereich | USB: 5V/1A DC: 12V/24V |
| Kompatibilität | Eine App kann mit mehreren Tablet-Auflösungen kompatibel sein |
| Multi-Touch-Gesten | Unterstützt Zwei-Punkt-Touch, Wellenformen können vertikal oder horizontal gezoomt werden |
| Firmware-Upgrade | Unterstützt Online-Updates |
| Trigger | Kann während des normalen Trigger-Wartens normal verwendet werden |
| Demo-Funktion | Ja |
| Split-Screen | Ja |
| Abtastrate | Einzelner Kanal 1 G/s, 2 Kanäle 500 M/s, mehrere Kanäle 250 M/s |
| Startzeit | ca. 16 s |
| Leistungsaufnahme | ca. 7,5 W |

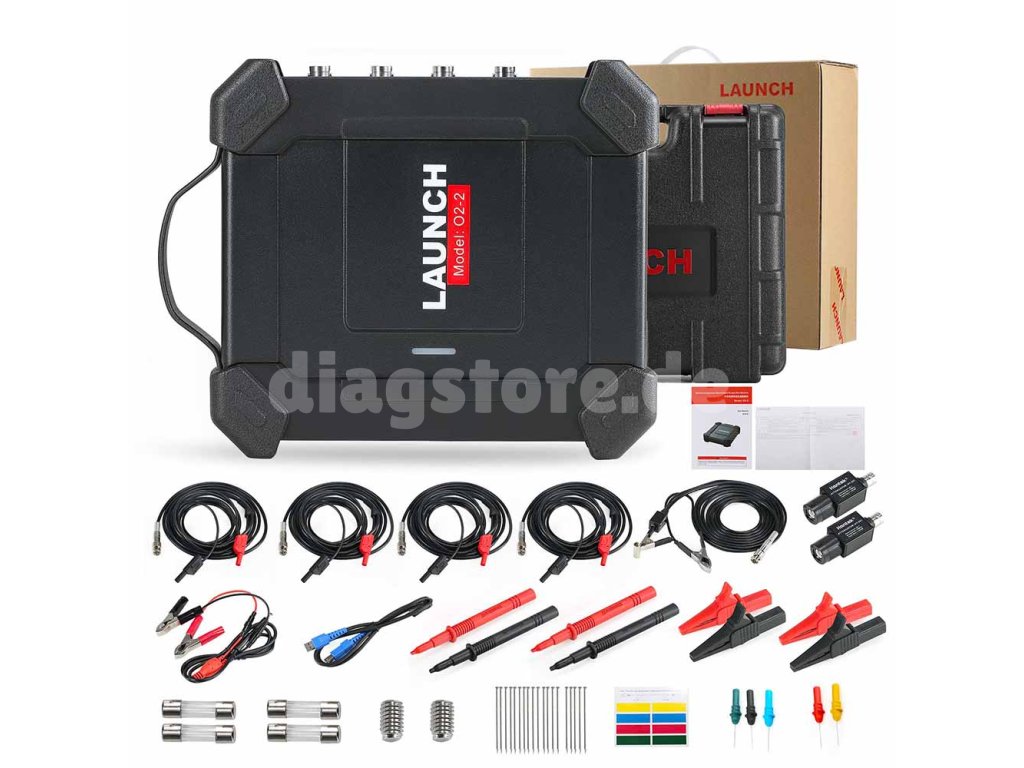

Paketinhalt
- Launch O2-2 Scope Box
- HT 30 Testleitungen (4 Stk.)
- HT25 Sekundärzündungs-Abgreifleitung
- Batterieklemmenkabel
- USB-Kabel
- HT201-Dämpfungsglied (2 Stk.)
- Einstichnadeln (20 Stk.)
- Multimetersonden (2 Paar)
- Krokodilklemmen (2 Paar)
- Farbige Buchsensonden (5 Stk.)
- Clipper-Sicherungen 5x20 mm (4 Stk.)
- Schraubenkopf (2 Stk.)
- Benutzerhandbuch
